TOA SX-2100AI | EN 54-16 Certifierad Ingångsenhet
Beskrivning
TOA SX-2000 SYSTEM | EN 54 Certifierad integrerat system för musik, utrop och talat larm
TOA SX-2000 är ett revolutionerande integrerat och skalbart system för distribution av bakgrundsmusik, utrop och larm. Systemet är EN 54-16 certifierat och får användas för Talat Utrymningslarm i brandlarmsanläggningar.
Systemet kan vid behov enkelt designas så att delkomponenter lokaliseras på olika platser med centraliserad kontroll. Idealisk för storskaliga installationer med flera byggnader till lokala system är mångsidiga SX-2000-serien särskilt lämpad för flygplatser, järnvägsstationer, arenor, fabriker, köpcentra och stora kontor.
TOA SX-2000 är ett banbrytande system för integrerade anläggningar och är installerat på många av världens mest kända arenor och byggnader.
| Egenskaper SX-2000 | |
|---|---|
| - Integrerat system för musik, utrop, larm | - Digital övervakning |
| - Nätverksbaserat - Skalbart - Decentraliserat | - DSP för överlägsen taluppfattbarhet i meddelanden |
| - Helt digital men med analog drift vid CPU fel | - Kompatibel med TOA digitala förstärkare |
| - Upp till 64 ingångar | - Kontinuerlig linjeövervakning utan att störa återgivningen |
| - Upp till 256 övervakade zoner | - Komplett feldetektering och indikering |
| - individuell inställning för varje zon | - Fjärrövervakning via LAN |
| - Kan simultant sända olika larm till olika zoner | - Programmerbar via PC |
| - Prioritering i 256 nivåer | - Log på 100.000 händelser |
| - Upp till 1416 in / ut kontroll portar | - Individuell zon styrning / anrop eller zon grupper |
| - Fjärrövervakning | - Allanrop från mikrofon även vid CPU fel |
| - Dubbel strömförsörjning | - Låsbart |
TOA SX-2100AI | EN 54-16 Certifierad Ingångsenhet
TOA SX-2100AI är en en 54-16 certifierad moduluppbyggd ingångsenhet i SX-2000 systemet.
Flera enheter kan decentraliseras i ett helt system. Det har modulär konstruktion som gör det möjligt att hantera 2-8 ingångar per enhet. Ljudsignaler överförs digitalt till SX2100AO utgångsenheter men en analog ljudutgång (1 kanal) möjliggör samtidigt allanrop i alla zoner vid nödsituationer.
Ljudingångarnas nivåer anges på nivåmätare för varje ingångskanal. Volymerna kan justeras för varje kanal med volymkontrollerna på frontpanelen eller SX-2000 programvara. Volymkontrollerna kan låsas. Varje ingångskanal kan avlyssnas med hjälp av inbyggda monitor högtalaren. SX-2000AI är också utrustad med 16 ingångar och 16 utgångar för kontrollportar / styrportar.
Som hela SX-2000 systemet har ingångsmodulen en unik strömförsörjning med dubbla spänningsanslutningar samt digitalt styrd spännings backup.
| TOA SX-2000AI | |
|---|---|
| Certifikat | EN 54-16, EN 60849, VDE 0833-4 |
| EN 54-24 Certifikat nummer | 1134-CPD-102 |
| Drivspänning | 24 V DC kompatibel med TOA VX-200PS |
| Strömförbrukning | Under 2.1A |
| Indnikatorer / Manöver kanppar frontpanel |
- LED display med infomation om ingångsnivåer med mera |

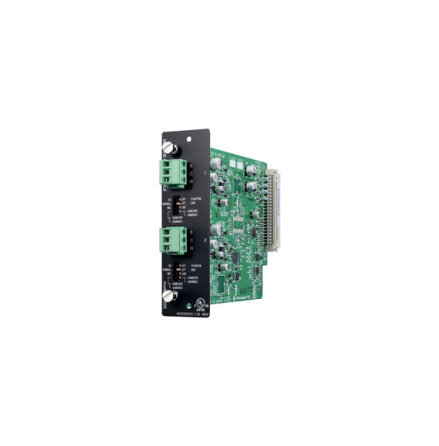

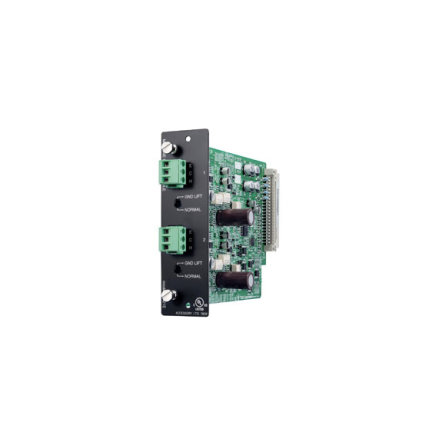

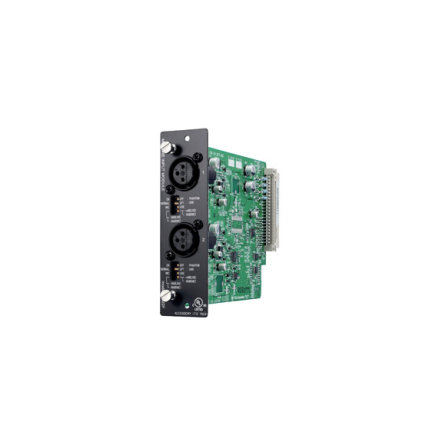

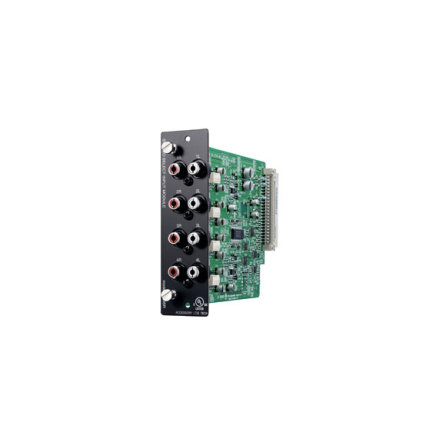

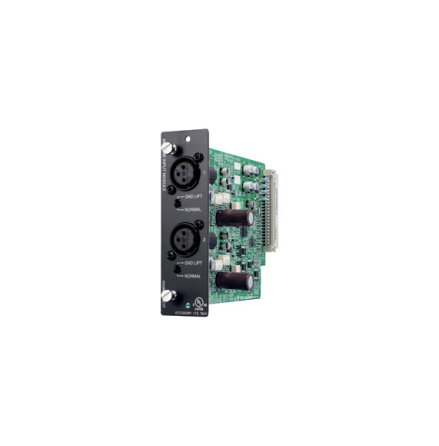

| Ljudingångar | 8 stycken via fyra kortplatser: - SX-200RM: 2 ingångars interface för manövermikrofoner - D-921E: 2 ingångar Mikrofon / Linje ingång med skruvplint (24-bits) - D-921F: 2 ingångar Mikrofon / Linje ingång med XLR (24-bits) - D-922E: 2 ingångar Mikrofon / Linje ingång med skruvplint (20-bits) - D922F: 2 ingångar Mikrofon / Linje ingång med XLR (20-bits) - D-936R: 4 stereo ingångar med RCA kontakter |
| Samplingsfrekvens: | 48 kHz |
| Anslutna styrmikrofoner | 8 st |
| Strömförsörjning till mikrofoner | Max 8A |
| Kontroll portar | 16 in och 16 ut |
| Dimensioner | 482 (B) × 88.4 (H) × 349 (D)mm |
| Vikt | 7,2kg |
| SX Link (digital) | |
| Nätverk | 2x 100BASE-TX kretsar | RJ45 kontakter |
| Kabel | CAT5-STP | SX-2000 skall ej kopplas ihop med övrigt LAN |
| Kabel längd | Max100 meter mellan enheter eller hub |
| LAN | |
| Nätverk | 1x 10BASE-T/100BASE-TX krets | För övervakning / programmering |
| Protokoll | TCP / IP |
| Kabel | CAT5-STP |
| Kabel längd | Max 100 meter mellan enheter eller hub |
| Analog Link (reserv system) | |
| Ingångar | 1 st | RJ-45 kontakt |
| utgångar | 1 st | RJ45 kontakt |
| Kabel | CAT5-STP |
| Kabel längd | Max 800 meter |
| DS Link (strömförsörjning) | |
| Kompatibla enheter | TOA VX-2000DS |
| Anslutningar / system | 2st oberoende |
| Kabel | CAT5-STP max 5 meter |
